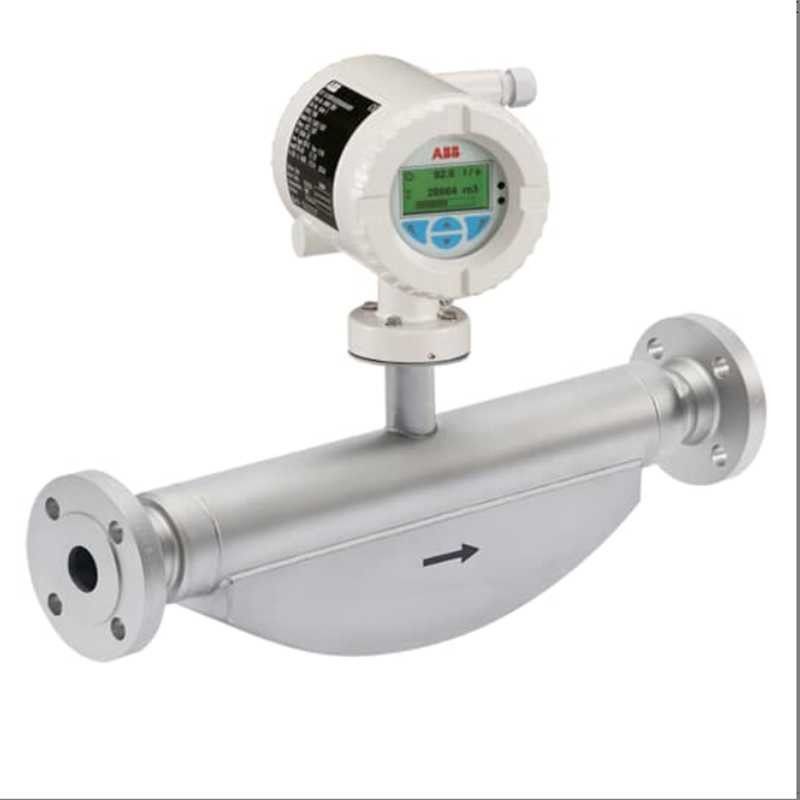

FCB430 FCB450 ABB Miernik przepływu Coriolis Mass Flowmeter CoriolisMaster
  • FCB430 FCB450 ABB Miernik przepływu Coriolis Mass Flowmeter CoriolisMaster
  • FCB430 FCB450 ABB Miernik przepływu Coriolis Mass Flowmeter CoriolisMaster
  • FCB430 FCB450 ABB Miernik przepływu Coriolis Mass Flowmeter CoriolisMaster
  • FCB430 FCB450 ABB Miernik przepływu Coriolis Mass Flowmeter CoriolisMaster
FCB430 FCB450 ABB Miernik przepływu Coriolis Mass Flowmeter CoriolisMaster

FCB430 FCB450 ABB Miernik przepływu Coriolis Mass Flowmeter CoriolisMaster

Nazwa handlowa ABB
Numer modelu FCB430 i FCB450
Dokument Broszura produktu w wersji PDF
Szczegóły produktu
Dokładność:
wysoki
Koszt:
Rozsądny
Trwałość:
wysoki
Wpływ środowiska:
niskie
Instalacja:
Łatwy
Liniowość:
wysoki
Konserwacja:
niskie
Spadek ciśnienia:
niskie
Nazwa produktu:
Produkty do pomiaru przepływu ABB
Zakres możliwości:
Szeroki
Powtarzalność:
wysoki
Czas odpowiedzi:
szybko
szum sygnału:
niskie
Wyjście sygnału:
wysoki
Stabilność:
wysoki
Protokół komunikacyjny:
HART, PROFIBUS, FOUNDATION Fieldbus
Płyn:
Gaz, ciecz
Rodzaj instalacji:
W linii, wstawianie
Materiał:
Stal nierdzewna, stal stopowa, tytan
Zasada pomiaru:
Różnica ciśnień
Sygnał wyjściowy:
4-20MA
Zakres ciśnienia:
0-100 barów
Proces łączenia:
Kołnierz, gwint, sanitariat
Rodzaj produktu:
Pomiar przepływu
Zakres:
Szeroki
Zakres temperatury:
0-150 ℃
Gwarancja:
1 rok
Podkreślić:

FCB430 ABB Przepływometer

,

FCB450 ABB Przepływometer

,

CoriolisMaster Coriolis Mass Flowmeter

Warunki płatności i wysyłki
Minimalne zamówienie
1
Cena
100
Szczegóły pakowania
11
Czas dostawy
20 dni
Zasady płatności
L/C
Możliwość Supply
11
Opis produktu

Miernik przepływu masy CoriolisaCoriolisMasterFCB430 i FCB450

CoriolisMaster Kompaktowe przepływometery masowe Coriolis serii FCB400 charakteryzują się niskim spadkiem ciśnienia, dużą pojemnością, intuicyjnym wyświetlaczem wspólnym ABB, pięcioma modułowymi I/O i różnymi protokołami komunikacyjnymi,teraz z zatwierdzeniem OIML R117 i MID.

Nie wymagając żadnych przewodów w górę lub w dół, kompaktowe przepływomierze Coriolis mogą być instalowane w najbardziej ciasnych przestrzeniach, umożliwiając zastosowania niewykonalne wcześniej.



Czujnik
Model Standardowy projekt FCB400 FCH400 projekt higieniczny
Podwozie 　 Projekt montażu zintegrowanego, projekt montażu zdalnego
Dokładność pomiaru płynów FCB430 FCB450 FCH430 FCH450
Przepływ masy* 00,4%.00,25% i 0,2% 00,1% i 0,15% 00,4%,00,25% i 0,2% 00,1% i 0,15%
Przepływ objętościowy* 00,4%.00,25% i 0,2% 00,15% i 0,11% 00,4%.00,25% i 0,2% 00,15% i 0,11%
Gęstość 00,01 kg/l 00,002 kg/l
00,001 kg/l (nieobowiązkowe)
00,0004 kg/l (nieobowiązkowo)		 00,01 kg/l ·0,002 kg/l
00,001 kg/l (nieobowiązkowo)
00,0004 kg/l (nieobowiązkowo)
Temperatura 1K 0,5K 1K 0,5K
Dokładność pomiaru gazów* 1% 00,5% 1% 00,5%
Dopuszczalne medium pomiarowe
temperatura Tmedlum		 -50 do 160°C
(-58 do 320F)		 -50 do 205°C
(-58 do 400F)		 -50 do 160°C
(-58 do 320F)		 -50 do 205C
(-58 do 400F)
Połączenie z procesem
Flanka DIN 2501/EN 1092-1 DN 10-200;PN 40-160 一
Flanka ASME B16.5 DN 2/1 do 8 cali; CL150 do CL1500 一
Flanka DN 10 do 200: JIS 10K do 20K 一
Wyposażenie rurowe DIN 11851 DN 10 do 100 (3/8 do 4 cali) DN 20 do 100 (% do 4in)
Wyposażenie rur SMS 1145 DN 25 do 80 (1 do 3 cali) 一
Trójzaciski DIN 32676 ((ISO2852)
BPE z trójzaciskami		 DN 15 do 100 (1/4 do 4 cali)
DN3/8 do 4in		 DN 20 do 100 (% 4 do 4in)
DNW: do 4in
Węzeł żółty DIN ISO 228 i ASME B 120.1 DN 15;PN100 一
Pozostałe połączenia Na żądanie Na żądanie
Materiał mokry Stal nierdzewna1.4435 lub 1.4404 ((AISI 316L), stop niklu C4/C22 Stal nierdzewna, polerowana 1,4404 (AISI 316L) lub 1,4435 ((AISI 316L)
Ocena IP Wykonanie montażu zintegrowanego: IP 65 / IP 67, NEMA 4X
Projektowanie zdalnego mocowania: IP 65 /IP 67/IP 68 (tylko czujnik, głębokość zanurzenia:5m), NEMA 4X
Zatwierdzenia
Ochrona przed wybuchem ATEX/IECEx/UKEX/cFMus/EAC-Ex ATEX/IECEx/UKEX/cFMus/EAC-Ex
Zatwierdzenia higieniczne 一 Zgodne z FDA
Metrologia prawna OIML R117, MID, urządzenia do legalnej metrologii zgodnie z API/AGA
Kolejne zatwierdzenia Na stronie www.abb.com/flow lub na żądanie.
Wskazanie dokładności w % wartości zmierzonej


Seria FCB400 zapewnia:

  • Do pięciu modułowych I/O
     Projektowanie liczników wielomianowych
    Optywne karty z podłączeniem
    Automatyczna aktualizacja oprogramowania
     dostępne różne protokoły komunikacji:
    EthernetIP, Modbus TCP, przeglądarka internetowa i Profinet
  • Czujnik inteligentny
    Zapewnienie dostępu do wszystkich rozwiązań cyfrowych
    Elastyczność instalacji
    ️ Inteligencja licznika zlokalizowana w czujniku
  • CzujnikApplicationMemory
    ¢ Maksymalne bezpieczeństwo danych
    ¢ Zastąpienie urządzeń elektronicznych typu plug and play
  • ABB wspólny wygląd i odczucie
    Łatwe ustawienie
    ¢ Przekraczanie szkła za pomocą kluczy pojemnościowych
  • Weryfikacja i diagnostyka pokładowa VeriMass
    ️ Wsparcie prewencyjne online
     przedłużenie cykli konserwacji
    Zmniejszenie wysiłku konserwacyjnego
  • Zaprojektowane do temperatury otoczenia 70 °C (158 °F) i wysokich wibracji
  • Opcja ulepszonej kontroli Coriolisa (ECC) do zaawansowanego pomiaru warunków wielofazowych i innych trudnych płynów
  • Niższy spadek ciśnienia
  • Samodzielne odpuszczanie
  • Ogólne homologacje dla urządzeń ochrony przed wybuchem
  • Zatwierdzony OIML R117 i MID

FCB450 dodaje:

  • Oprogramowanie DensiMass do bezpośredniego pomiaru stężenia
  • Oprogramowanie FillMass do kontroli aplikacji wypełniania
  • OIML R117; zatwierdzony MID

Dane

Ogólne specyfikacje:

  • Wielkość nominalna / zakres pomiarowy
    DN 15 (1/2 cala) / 0 do 8000 kg/h (17,637 lb/h)
    ️ DN 25 (1 cala) / 0 do 35.000 kg/h (77.162 funtów/h)
    DN 50 (2 cali) / 0 do 90.000 kg/h (198.416 funtów/h)
    DN 80 (3 cali) / 0 do 250 000 kg/h (551,156 funtów/h)
    DN 100 (4 cali) / 0 do 520 000 kg/h (1,146,404 lb/h)
    DN 150 (6 cali) / 0 do 860.000 kg/h (1,895,975 lb/h)
  • Zgłoszenia ex
    W przypadku, gdy dane są niezgodne z wymogami określonymi w załączniku I do rozporządzenia (UE) nr 1025/2014, należy podać dane dotyczące wszystkich danych, o których mowa w załączniku II do niniejszego rozporządzenia.
    ¢ Strefa NEPSI 0/1/2
    ¢ Różne inne zatwierdzenia
    OIML R117; zatwierdzone przez MID
  • Materiały mokre
    ¥ 1.4404 / 1.4435 (316L) lub Hasteloy C
  • Dokładność dla płynów
    FCB430
    Masę i objętość: 0,4 % masy / 0,25 % masy / 0,2 % masy.
    Gęstość: 10 g/l
    FCB450
    Masę: 0,15 % masy / 0,1 % masy, objętość: 0,15 % masy.
    Gęstość: 0,002 kg/m3 lub 0,001 kg/m3 musi zostać zwiększona do 0,0004 kg/m3
  • Pomiar średniej temperatury
    FCB430
    ️ od -50 do 160 °C (-58 do 320 °F)
    FCB450
    ️ od -50 do 205 °C (-58 do 400 °F)
  • Wyniki
    5 modułowych I/O
    HART 7.1
    ¢ PROFIBUS DP
    Modbus
    ¢ Ethernet
    • Ethernet IP
    • Modbus TCP
    • Serwer internetowy
    • Przygotowujemy nowe protokoły.
  • Zasilanie
     11 do 30 V prądu stałego, 110/230 V prądu przemiennego
    ️ Zasilanie przez Ethernet

FCB430 FCB450 ABB Miernik przepływu Coriolis Mass Flowmeter CoriolisMaster 0
