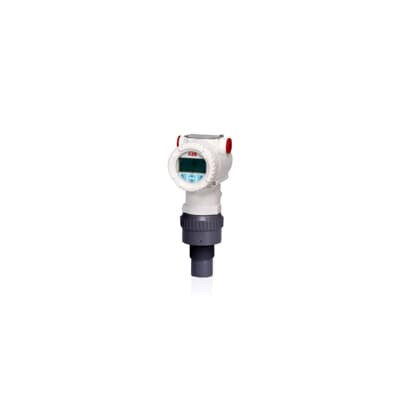

Kompaktny nadajnik poziomu ultradźwięków LST300

LST300 to wysokowydajny nadajnik poziomu ultradźwięków, który dokładne mierzy poziom, odległość i przepływ kanału otwartego w zakresie do 10 m (30 stóp).instrument pomiarowy poziomu zaprojektowany do stosowania na poziomie cieczy w szerokim zakresie zastosowań i gałęzi przemysłu.

LST300 jest przyszłością pomiaru poziomu. Chociaż wykorzystanie inteligentnych kompaktowych nadajników zawsze było atrakcyjne, pewne ograniczenia uniemożliwiały ich zastosowanie w wielu zastosowaniach.LST300 usuwa stare przeszkody.Niezależnie od tego, czy istnieje ryzyko powodzi lub korozyjnych materiałów w procesie, LST300 łatwo przetrwa w tych warunkach.LST300 jest pierwszym kompaktowym ultradźwiękiem odpornym na korozję na całym instrumencie. Zatwierdzenia ochrony przed wnikaniem do IP68 (opcjonalnie) zapewniają, że całe urządzenie może przetrwać powodzie.

LST300 łączy w sobie najnowocześniejsze funkcje ultradźwiękowe w każdej klasie, w kompaktowej formie.Algorytm filtrowania fałszywego echa w połączeniu z najlepszym w swojej klasie kątem wiązki zapewnia łatwą instalację w wąskich obszarach z wieloma przeszkodamiDzięki technologii szkła, nie musisz otwierać osłony, aby skonfigurować instrument.Trudno uwierzyć, że wszystkie te funkcjonalności są dostępne na urządzeniu zasilanym tylko przez dwa przewody.

Właściwości:

• Bezobsługowy, bezkontaktowy czujnik ciągłego poziomu
• Dwuprzewodowy instrument z cyfrową komunikacją HART
• Do 10 m zasięgu pomiarowego
• Szeroki zakres temperatur od -40 do 85 ̊C
• Dokładność ±2 mm lub 0,2% całego przedziału (większa)
• Kąt wiązki tak niski jak 5 ̊ z filtrem fałszywego echa w wąskich przestrzeniach
• Łatwa instalacja z graficznym wyświetlaczem echo, zaawansowaną diagnostyką i łatwym menu konfiguracji
• Unikalna technologia GAP zapewnia najlepszą wydajność w każdych warunkach
• IP66/67 i NEMA 4X (może zanurzyć się do głębokości 1 m przez 30 minut)
• Zatwierdzone ATEX, IEC i FM Bezpieczne wewnętrznie i bez iskry

Opcje:

️ Za pośrednictwem przycisków Glass (TTG), standardowych przycisków lub bez interfejsu HMI

6 m (20 ft.) lub 10 m (32 ft.) zasięg pomiarowy

️ zatwierdzony FM, ATEX, IECEx lub NEPSI, bezpieczny lub niewybuchowy

Opcje mocowania flanszek

Wbudowany mikroprocesor jednocześnie uruchamia impuls elektroniczny i uruchamia zegarek.który jest skierowany w kierunku powierzchni materiału mierzonegoKiedy impuls akustyczny styka się z powierzchnią materiału, energia odbija się z powrotem do przetwornika, który przekształca energię z powrotem w impuls elektroniczny.Ten impuls jest wysyłany do mikroprocesora, który zatrzymuje zegar i określa czas lotu sygnału.mikroprocesor dokładnie określa poziom produktu- Mocne oprogramowanie usuwa fałszywe odgłosy z sygnału, a elektroniczne filtry usuwają hałas otoczenia.

Wykorzystując obliczenie czasu lotu i znając wysokość statku, LST dokładne mierzy odległość do powierzchni docelowej przy użyciu poniższego równania:

Poziom = wysokość -prędkość dźwięku x czas lotu
2

Temperatura zmienia prędkość dźwięku, co sprawia, że dokładne pomiary są trudniejsze.zapewnienie dokładnego pomiaru w szerokim zakresie warunków otoczenia.
