Nazwa handlowa | ABB |
Numer modelu | LST200 |
Dokument | Broszura produktu w wersji PDF |
Pomiar poziomu jest kluczowym wymogiem w wielu gałęziach przemysłu, w których potrzebne są dokładne dane na temat poziomu płynu w celach od zarządzania magazynowaniem po sprawozdawczość.W zastosowaniach do oczyszczania wody i ścieków, gdzie można wykorzystać dziesiątki urządzeń poziomnych, produkt, który oferuje proste uruchomienie, niezawodną obsługę, szybką dostawę i łatwą konserwację, oferuje ogromną wartość dla klienta.
Opracowany we współpracy z naszymi klientami i opierając się na bogatej wiedzy ABB w zakresie pomiaru poziomu, ultradźwiękowy nadajnik poziomu LST200 oferuje prosty,inteligentne i niezawodne rozwiązanie pomiaru poziomuWykorzystuje najnowsze osiągnięcia w technologii cyfrowych.w tym wbudowany inteligentny chip i interfejs do modernizacji z nowoczesnymi metodami pozyskiwania danych, takimi jak NB-IoT, oferując pełne korzyści płynące z cyfryzacji w celu lepszego pomiaru i udostępniania danych.
Pomiar poziomu jest kluczowym wymogiem w wielu gałęziach przemysłu, w których potrzebne są dokładne dane na temat poziomu płynu w celach od zarządzania magazynowaniem po sprawozdawczość.W zastosowaniach do oczyszczania wody i ścieków, gdzie można wykorzystać dziesiątki urządzeń poziomnych, produkt, który oferuje proste uruchomienie, niezawodną obsługę, szybką dostawę i łatwą konserwację, oferuje ogromną wartość dla klienta.
Opracowany we współpracy z naszymi klientami i opierając się na bogatej wiedzy ABB w zakresie pomiaru poziomu, ultradźwiękowy nadajnik poziomu LST200inteligentne i niezawodne rozwiązanie pomiaru poziomuWykorzystuje najnowsze osiągnięcia w technologii cyfrowych.w tym wbudowany inteligentny chip i interfejs do modernizacji z nowoczesnymi metodami pozyskiwania danych, takimi jak NB-IoT, oferując pełne korzyści płynące z cyfryzacji w celu lepszego pomiaru i udostępniania danych.

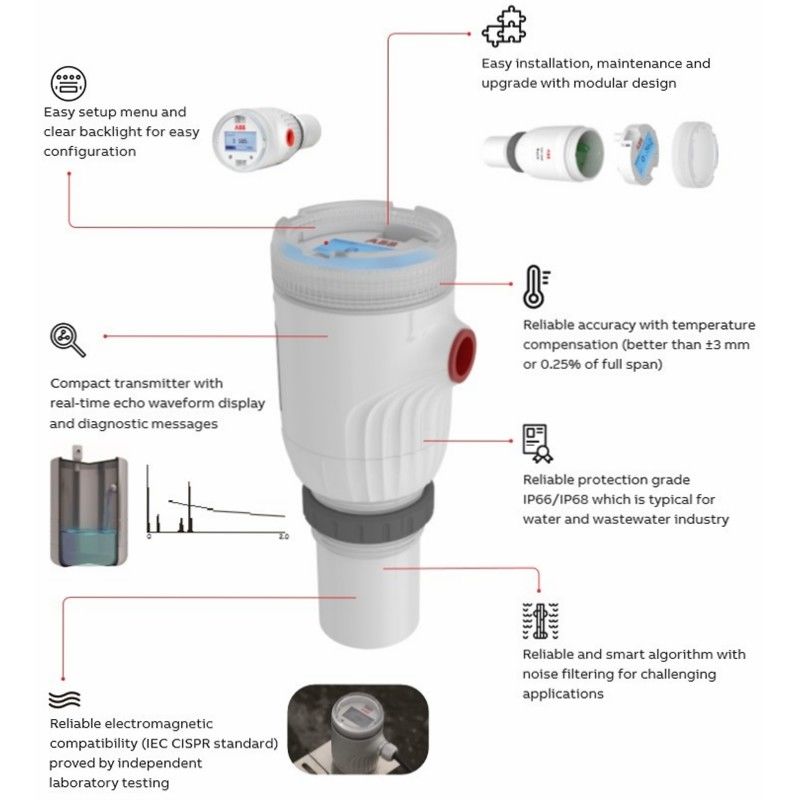

Właściwości:
Łatwe w obsłudze
• Łatwe ustawienie menu i jasne podświetlenie dla łatwej konfiguracji
• Łatwa instalacja, konserwacja i modernizacja dzięki modułowej konstrukcji
Inteligentny i niezawodny
• Kompaktowy nadajnik z wyświetlaniem fal echologicznych w czasie rzeczywistym i komunikatami diagnostycznymi
• Niezawodna dokładność z kompensacją temperatury (lepsza niż ±3 mm lub 0,25% całego przedziału)
• Niezawodny i inteligentny algorytm z filtrem hałasu dla wymagających zastosowań
• Niezawodna stopa ochrony IP66/IP68, typowa dla przemysłu wodnego i ściekowego
• Niezawodna kompatybilność elektromagnetyczna (standardy CISPR IEC) udowodnione przez niezależne badania laboratoryjne
Specyfikacje techniczne
Pomiar
• Zakres pomiarów
00,35 do 8,00 m (13,78 do 314,96 cali)
Uwaga:
W przypadku zastosowań obejmujących materiały masowe, ciężkie pary lub pyły, silne turbulencje lub pianę należy skonsultować się z ABB..
• kąt wiązki
(@ -3 dB, kąt pełny) : 10°
• Dokładność i powtarzalność
±3 mm lub 0,25% całego przedziału, zależnie od tego, która z tych wartości jest większa
Uwaga:
Dokładność i stabilność są dodatkowo zapewniane przez algorytm obejmujący kompensację temperatury, regulator GAP i filtr hałasu.
• Rozstrzygnięcie
1 mm
• Czas aktualizacji
2 s
Dane elektryczne
• Terminalów
Maksymalny przekrój kablowy: 1,5 mm2 (AWG 16)
• Zasilanie
LST200-Basic: 15 do 30 VDC.
LST200-LCD: 19 do 30 VDC.
Ripple: maksymalnie 5%
• zużycie energii
60 mW do 600 mW
• Wyjście analogowe
Wyjście z dwóch przewodów: od 4 do 20 mA w zależności od poziomu/odległości/objętości/płynu, pełna kompensacja efektów temperatury
• Zintegrowany wyświetlacz LCD (opcjonalny)
Niebieskie podświetlenie, wyświetlacz o wysokości 6 mm z przeliczeniem procentowym
Uproszczone programowanie dwuklepieniowe z łatwym menu konfiguracji umożliwia szybkie konfigurację
Formy fal w czasie rzeczywistym
Wiadomość diagnostyczna
Wskaźnik przepływu całkowitego i rzeczywistego
Język: angielski i chiński
Dane mechaniczne
• Obudowa i obudowa czujnika: PC (polikarbonat)
Uwaga: Należy sprawdzić zgodność chemiczną czujników
przed instalacją.
• Wymiary
90 × 81 × 209 mm (3,56 × 3,19 × 8,24 cala)
• Waga
680 g
• Wprowadzenie kabli
M20 × 1,5 wiercany wyciąg do przewodu kablowego, bezpośrednio na obudowie
• Połączenie procesów
M56x3.0, długość 35 mm
Dane środowiskowe
• Kompatybilność elektromagnetyczna (EMC)
· IEC 61326-1 Tabela 2
· CISPR klasa B
• Ochrona własności intelektualnej
IP66/67 zgodnie z EN 60529
IP68 do 2 metrów przez 24 godziny w temperaturze pokojowej
• Temperatura
-30 do 60 °C (-22 do 140 °F), zgodnie z normą EN 60068-2-14
-20 do 60 °C (-4 do 140 °F) do wyświetlania
• wilgotność
Względna wilgotność: do 100%
• Ciśnienie czujnika
Funkcjonalne pomiary od -4 do 44 psi
(-0,25 do 3,0 baru)
• odporność na drgania
Wybór przypadkowy: zgodnie z normą EN 60068-2-64
Wstrząs: IEC 60068-2-27
• Klasa klimatyczna
Badanie IEC 60068-2-38 Z/AD
